제품 상세 정보:
결제 및 배송 조건:
|
| 자료: | FR4를 가진 Cu | 두께: | 2.0mm |
|---|---|---|---|
| Cu 간격: | 4OZ | 열 전도도: | 0.128W (kg.k) |
| 격리 힘: | 25 (KV/mm) | 방연제 등급: | 94V-0 |
| 온도: | -40℃~105℃ | 반항 전압: | 2500V |
| 껍질 힘: | 0.9N/mm | 절연성 불변의 것: | 3.8 (f=60HZ) |
| 생명: | 10 년 | ||
| 강조하다: | 회로판 제조자,Pcb 널을 만들기 |
||

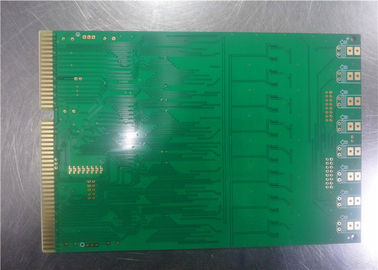

장거리 송수신기 단위 전송기 및 커뮤니케이션 데이터 변환기 무선 Rf 수신기를 위한 6개의 층 Pcb
군용기 미사일 체계 공통로 MC Pcb 금속 핵심 Pcb 인쇄 회로판
ENIG 금 FR4 회로판 OEM와 ODM는 PCB 제조자를 받아들입니다
ODM&OEM PCB&PCBA 순서는 받아들입니다.
우리는 interconnector (HDI) 단 하나 편든, 2-layerd의, 다중층 및 고밀도 PCB를 전문화된 10years 경험을 가진 인쇄 회로 기판 (PCB) 제조자 입니다. 우리의 PCBs는 자동차 산업, 사무실 기구 지도된, 고성능 전기 장난감, 기계장치, 등 산업 점화를 위해 사용됩니다.
환경 지침서:
환경을 보호하고, 오염을 방지하고, 자원을 저장하고, 낭비를 감소시키십시오.
PCB 제조 품질 관리:
1. 생산의 앞에 기술설계 전처리
2. 100%년 E 시험, 100% 시력 검사
3. AOI 검사
4. 고전압 시험, 임피던스 통제 시험
5. 마이크로 단면도, 납땜 수용량, 열, 충격 테스트
6. 신뢰성 시험, 격리 저항 시험, 이오니아 청결 테스트
증명서:
우리의 PCB 및 PCBA 전부는 찬성된 ISO, TS, RoHS 및 UL입니다.
품질 보장은 우리의 클라이언트의 신뢰의 기초입니다.
| PCB 유형 | 물자 유형 | 물자 상표 | |||||||
| 단 하나 측 pcb 두 배 측 pcb 다중층 pcb 단 하나 측 pcb |
CEM-1 FR-4 알루미늄 구리 세라믹 |
SY KB IL LianMao HongRen 아를롱 KingWong VT 지주 5052의 시리즈 |
|||||||
| 저희의 이점 | |||||||||
| 1 | 우리는 우리의 자신이의 폐수 치료 시스템의 무소속자 있습니다. futurer에 있는 생산 환경의 아주 큰 발달 공간 그리고 안정성이 있을 것이라는 점을 확인하십시오 | ||||||||
| 2 | 가동 가능한 가동은 작은 배치의 생산에, 있을 수 있습니다. 또한 대량을 일으킬 수 있습니다. 생산을 빨리 저장할 수 있습니다. | ||||||||
| 3 | 24 시간 동안 긴급한 두 배 표본 생산, 고객 요구에 따라 48 hours.completely를 위한 긴급한 다중층 표본 생산 | ||||||||
| 파일에 관하여 | |||||||||
| 1 | 당신은 gerber 파일 또는 PCB 파일이 있습니다 | ||||||||
| 2 | 당신은 PCB 표본이 있습니다. 저희 표본을 보내십시오. 우리는 그것을 베끼는 것을 무료로 도울 것입니다 | ||||||||
| 가격을 산출하는 방법 | |||||||||
| 1 | 예를 들면, 당신의 두 배는 크기 PCB입니다 100개 mm 편들었습니다 * 200 mm는 폭, 긴 두 배 편들어진 PCB 가격 평방 미터 $60입니다. 따라서 계산은 100MM*200MM*$60/1000000=$1.2 유래합니다 | ||||||||
| 1 inch=25.4mm | |||||||||
| 수송에 관하여. | |||||||||
| 모든 인용은 수송 비용을 포함하지 않습니다 | |||||||||
| 1 | 당신은 우리가 PCB를 완료할 때 운임 운송 당신을 돕기 위하여 회사를, 우리 찾아냅니다 wiill는 당신의 운송업자 회사에 직접 보냅니다. 수송 책임에 당신은 직접 운송업자 회사에 지불했습니다 | ||||||||
| 2 | 우리는 수송, 가격에서 포함된 운임에 책임있는 당신을 돕습니다. 얼마 돈에 따르면 킬로그램 계산. | ||||||||
| 3 | 비용을 저장하기 위하여. 베스트에는 당신 있습니다 친밀한 운송업자 회사가입니다 | ||||||||
| 프로세스 기능 | ||||||||||||||
| 물자 유형: FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | 술장수 간격: 0.5-12OZ | |||||||||||||
| 널 간격: 0.2-6.0mm | 최소한도 구멍 크기: 0.25mm (완성되는 구멍 크기) | |||||||||||||
| 최소한도 선 폭/간격: 0.08mm | 드릴링 정확도: +/- 0.05 | |||||||||||||
| 최대 작동 크기: 520*620mm (21.25x24.5inch) | 최소한도 안 층 간격: 0.1mm | |||||||||||||
| HAL 지상 완성되를 위한 최소한도 간격 널: 0.4mm | 증명서: Rohs, Iso9001, UL (증명서에서) | |||||||||||||
| 최소한도 간격 4개의 층: 0.4mm | 최소한도 간격 6개의 층: 0.6mm | |||||||||||||
| 최소한도/최대 층 조사: 1/20년 | 박판 일률성: +/- 0.05mm | |||||||||||||
| 분 SMD 피치: 0.125mm | 정밀한 피치 사이 최소한도 댐: >0.1mm | |||||||||||||
| 등록을 층을 이루는 층:<0> | 임피던스 통제: +/- 5% | |||||||||||||
| 차별 임피던스: +/- 10% | 널 활/강선전도 포용력:<0> | |||||||||||||
| 도금 spect 비율: <8:1> | 도금 COV: <10> | |||||||||||||
| 지상 완성되: LF-HASL의 침수 금/주석/는 ./Plating Gold/OSP, | PTH 역광선: 9-9.5 수준 | |||||||||||||
| 땜납 가면: , 녹색, 빨간, 파란, 백색, 황색 까만. | 도금 신장성: >15% | |||||||||||||
고객 요구를 만족시키기 위하여 직업적인 디자인을 제공하는 ***** 직업적인 RD 팀.
