제품 상세 정보:
결제 및 배송 조건:
|
| 자료: | VT-4A2 Alu | 두께: | 1.5mm |
|---|---|---|---|
| Cu 간격: | 2/0oz | 열 전도도: | 2.2w/mk |
| 솔더: | Tamura Dsr-2200 | 범례: | PSR-4000 |
| 지상 완성되는: | 침수 금. OSP | ||
| 하이 라이트: | 힘 은행 회로판,이동할 수 있는 힘 은행 회로판 |
||

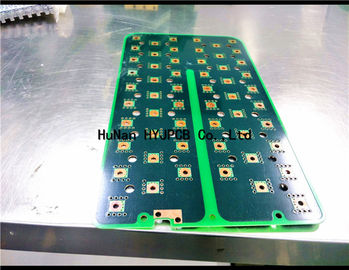

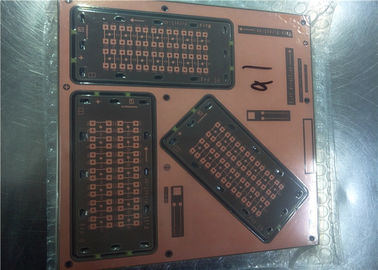

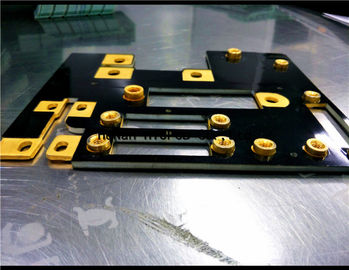

Pcb 배치 힘 은행 위원회 금속 핵심 pcb 제조자 PCB MCPCB pcb 힘 은행
| PCB 유형 | 물자 유형 | 물자 상표 | |||||||
| 단 하나 측 pcb 두 배 측 pcb 다중층 pcb 단 하나 측 pcb |
CEM-1 FR-4 알루미늄 구리 세라믹 |
SY KB IL LianMao HongRen 아를롱 KingWong VT 지주 5052의 시리즈 |
|||||||
| 저희의 이점 | |||||||||
| 1 | 우리는 우리의 자신이의 폐수 치료 시스템의 무소속자 있습니다. futurer에 있는 생산 환경의 아주 큰 발달 공간 그리고 안정성이 있을 것이라는 점을 확인하십시오 | ||||||||
| 2 | 가동 가능한 가동은 작은 배치의 생산에, 있을 수 있습니다. 또한 대량을 일으킬 수 있습니다. 생산을 빨리 저장할 수 있습니다. | ||||||||
| 3 | 24 시간 동안 긴급한 두 배 표본 생산, 고객 요구에 따라 48 hours.completely를 위한 긴급한 다중층 표본 생산 | ||||||||
| 파일에 관하여 | |||||||||
| 1 | 당신은 gerber 파일 또는 PCB 파일이 있습니다 | ||||||||
| 2 | 당신은 PCB 표본이 있습니다. 저희 표본을 보내십시오. 우리는 그것을 베끼는 것을 무료로 도울 것입니다 | ||||||||
| 가격을 산출하는 방법 | |||||||||
| 1 | 예를 들면, 당신의 두 배는 크기 PCB입니다 100개 mm 편들었습니다 * 200 mm는 폭, 긴 두 배 편들어진 PCB 가격 평방 미터 $60입니다. 따라서 계산은 100MM*200MM*$60/1000000=$1.2 유래합니다 | ||||||||
| 1 inch=25.4mm | |||||||||
| 수송에 관하여. | |||||||||
| 모든 인용은 수송 비용을 포함하지 않습니다 | |||||||||
| 1 | 당신은 우리가 PCB를 완료할 때 운임 운송 당신을 돕기 위하여 회사를, 우리 찾아냅니다 wiill는 당신의 운송업자 회사에 직접 보냅니다. 수송 책임에 당신은 직접 운송업자 회사에 지불했습니다 | ||||||||
| 2 | 우리는 수송, 가격에서 포함된 운임에 책임있는 당신을 돕습니다. 얼마 돈에 따르면 킬로그램 계산. | ||||||||
| 3 | 비용을 저장하기 위하여. 베스트에는 당신 있습니다 친밀한 운송업자 회사가입니다 | ||||||||
공장은 세라믹 회로판, 구리 기초 PCB의 거울 알루미늄 회로판, 연구와 개발과 같은 높은 열 전도도 알루미늄 기질 PCB 제품을 전문화되고 생산 절연제 이외에 제품 성능에는 얇고, 작은 열저항, nonmagnetic, 또한 좋은 열 분산, 높은 기계적인 힘을, 일합니다 있습니다 좋은 신뢰성, 긴 서비스 기간이 층을 이룹니다. 그 결과로, 그들은 램프의 옥수수 속 포장에서 널리 이용됩니다, 높 힘 LED 점화, 높 힘 전력 공급, 기술설계와 손전등 임명, 녹색 점화의 상업적인, 가구 점화 램프 점화 및 손전등 그리고 다른 지역.
| 프로세스 기능 | ||||||||||||||
| 물자 유형: FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | 술장수 간격: 0.5-12OZ | |||||||||||||
| 널 간격: 0.2-6.0mm | 최소한도 구멍 크기: 0.25mm (완성되는 구멍 크기) | |||||||||||||
| 최소한도 선 폭/간격: 0.08mm | 드릴링 정확도: +/- 0.05 | |||||||||||||
| 최대 작동 크기: 520*620mm (21.25x24.5inch) | 최소한도 안 층 간격: 0.1mm | |||||||||||||
| HAL 지상 완성되를 위한 최소한도 간격 널: 0.4mm | 증명서: Rohs, Iso9001, UL (증명서에서) | |||||||||||||
| 최소한도 간격 4개의 층: 0.4mm | 최소한도 간격 6개의 층: 0.6mm | |||||||||||||
| 최소한도/최대 층 조사: 1/20년 | 박판 일률성: +/- 0.05mm | |||||||||||||
| 분 SMD 피치: 0.125mm | 정밀한 피치 사이 최소한도 댐: >0.1mm | |||||||||||||
| 등록을 층을 이루는 층:<0> | 임피던스 통제: +/- 5% | |||||||||||||
| 차별 임피던스: +/- 10% | 널 활/강선전도 포용력:<0> | |||||||||||||
| 도금 spect 비율: <8:1> | 도금 COV: <10> | |||||||||||||
| 지상 완성되: LF-HASL의 침수 금/주석/는 ./Plating Gold/OSP, | PTH 역광선: 9-9.5 수준 | |||||||||||||
| 땜납 가면: , 녹색, 빨간, 파란, 백색, 황색 까만. | 도금 신장성: >15% | |||||||||||||
